Удобная система универсальных направляющих для стенорезной машины экономит много времени и усилий и позволяет избежать многих проблем при монтаже машины.
Основание направляющей поворачивается таким образом, что направляющая устанавливается лишь однажды в каждом углу, например, при вырезании дверных проемов.
Существует три различных шаблона, которые могут быть использованы для упрощения настройки стенорезных машин Pentruder, два шаблона для симметричных установочных лап TF2S и один для «старой» асимметричной установочной лапы.
Шаблоны помогут расположить по углам четыре установочные лапы так, чтобы они были зафиксированы однажды и больше не перемещались при резке, например, дверного проема. Смотрите следующие примеры.

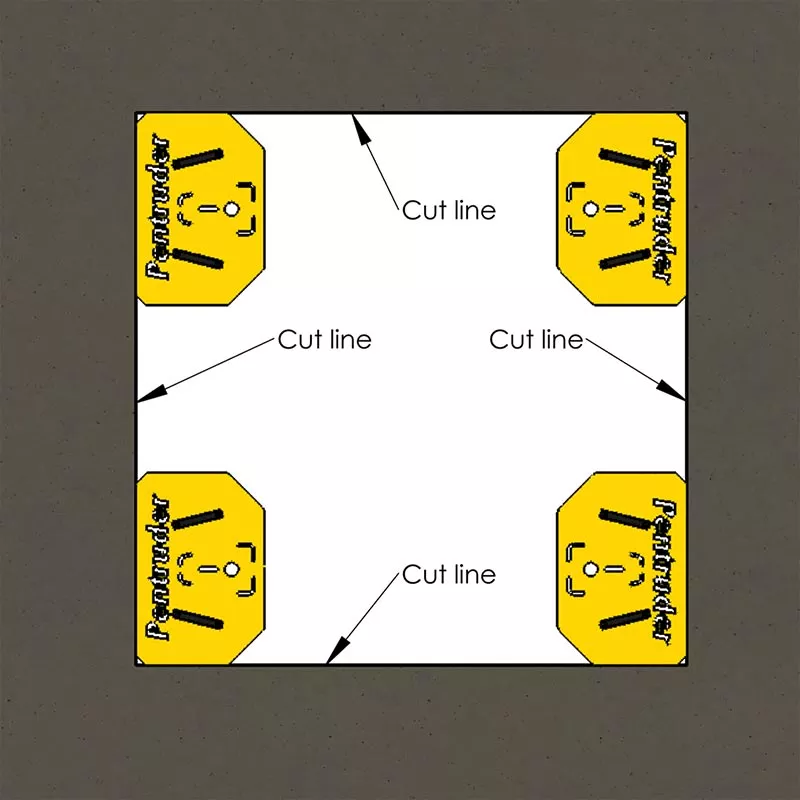

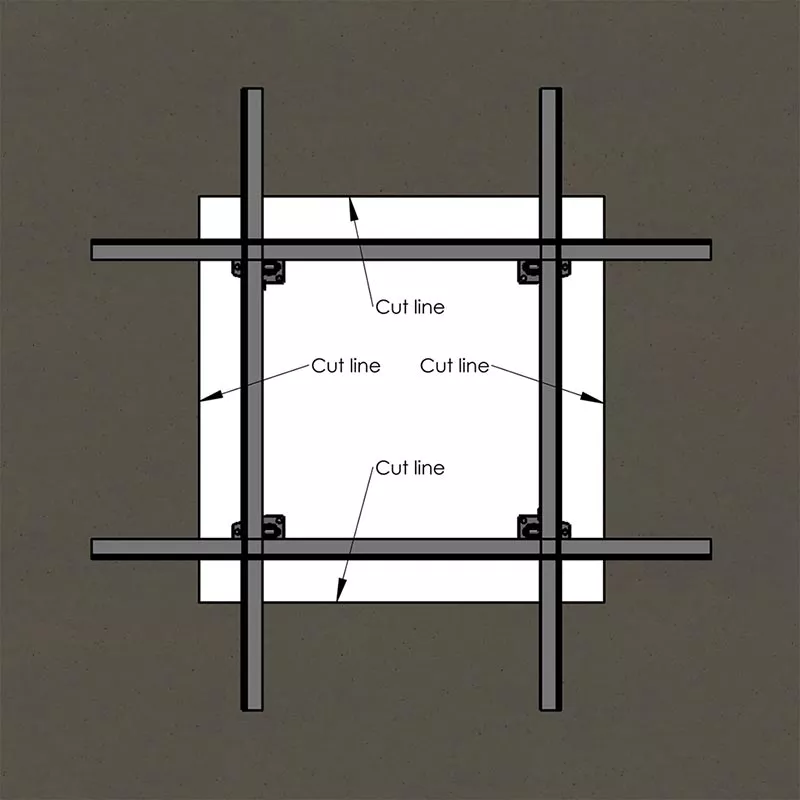

Пример 1, с использованием Шаблона 43850101: Направляющие внутри линии реза

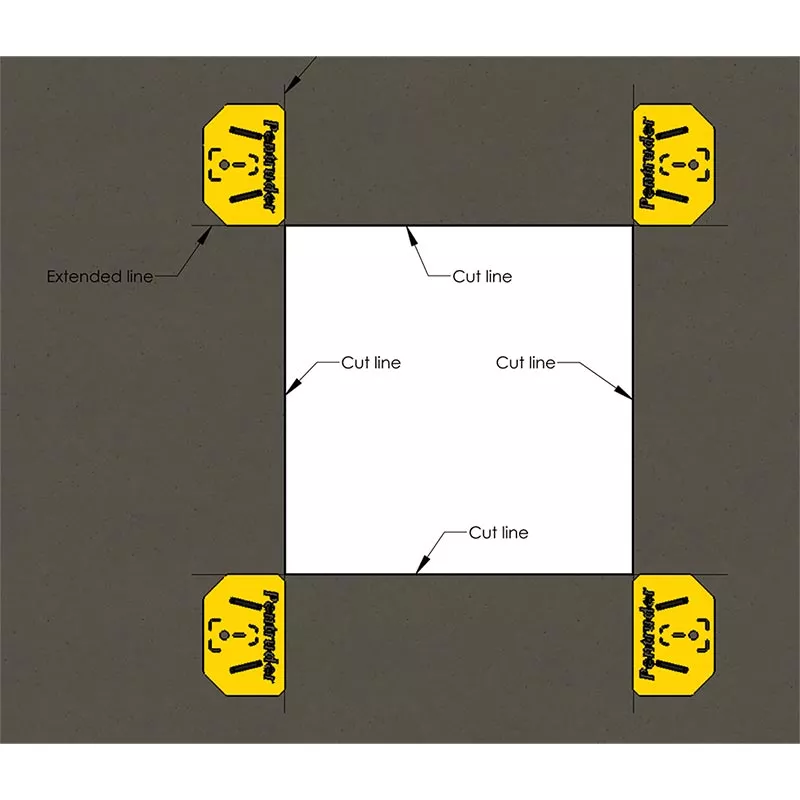

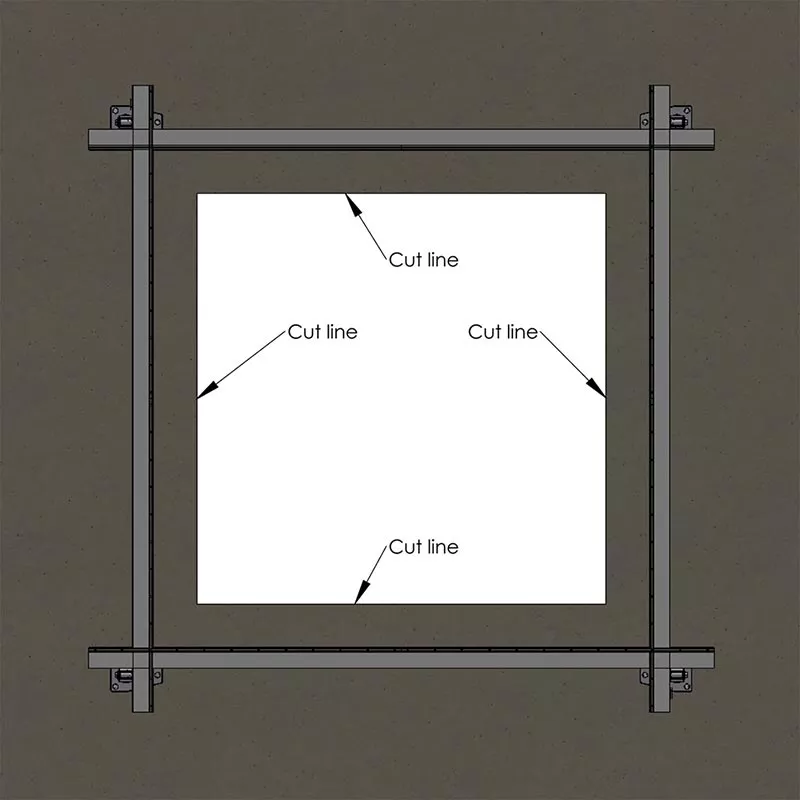

Пример 2, с использованием Шаблона 43850101: Направляющие cнаружи линии реза

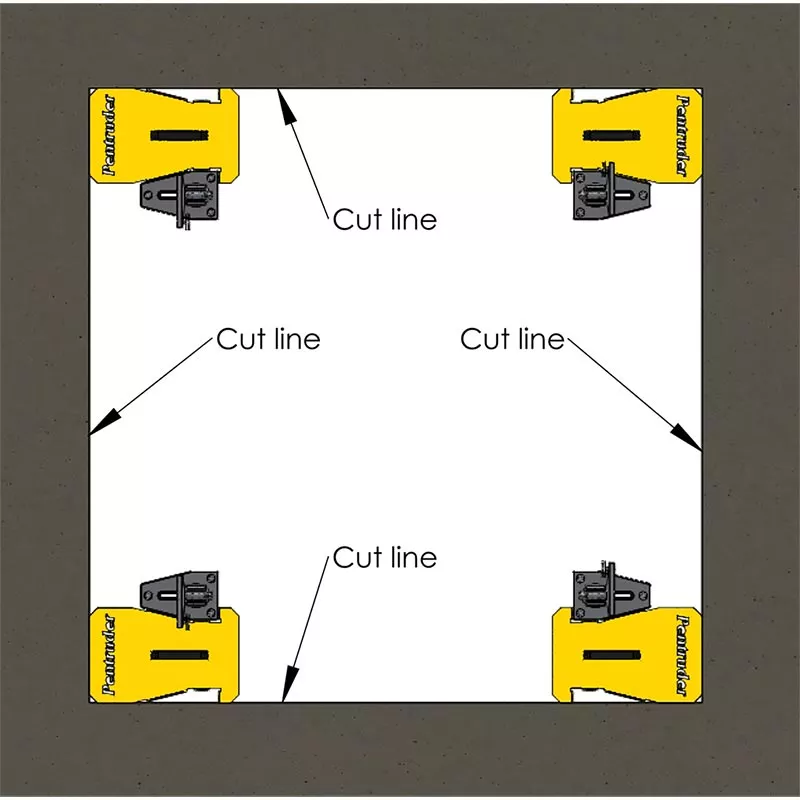

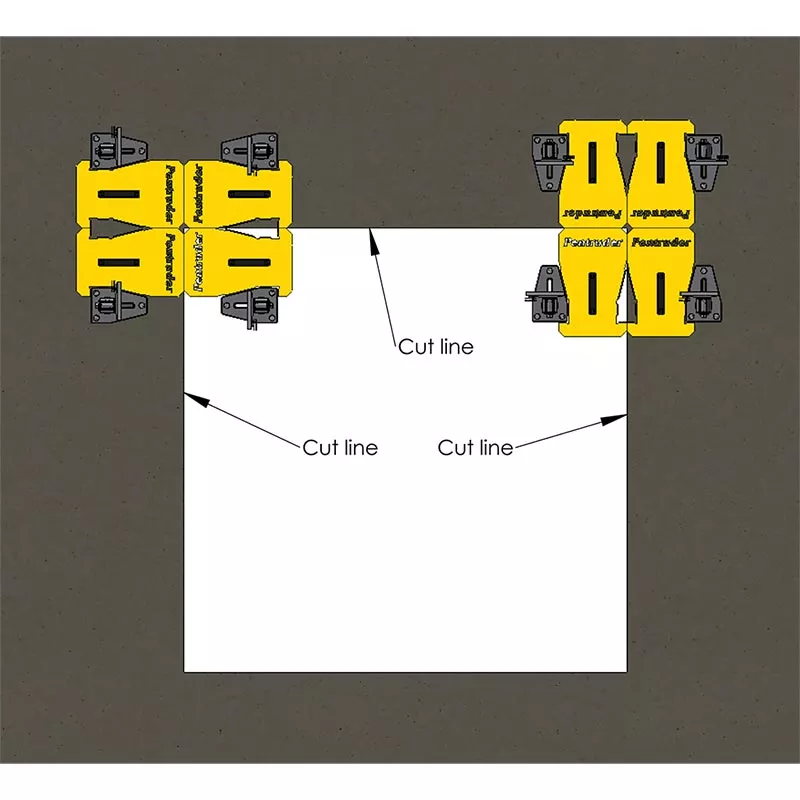

Пример 3, с использованием Шаблона 43850301: Направляющие внутри линии реза

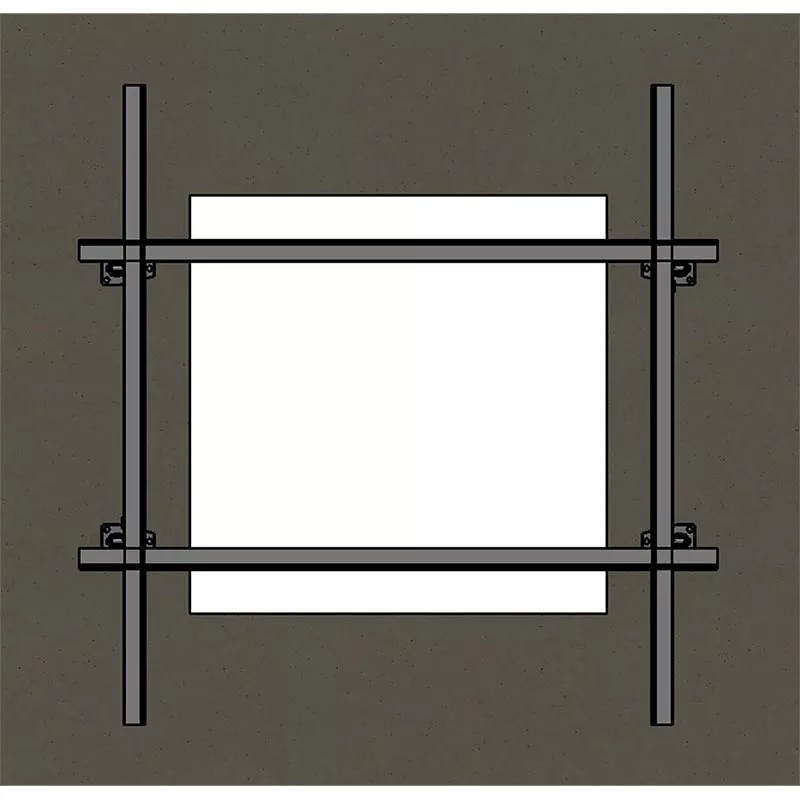

Пример 4, с использованием Шаблона 43850301: Различные настройки линии реза
Пример:
Правый вертикальный рез.

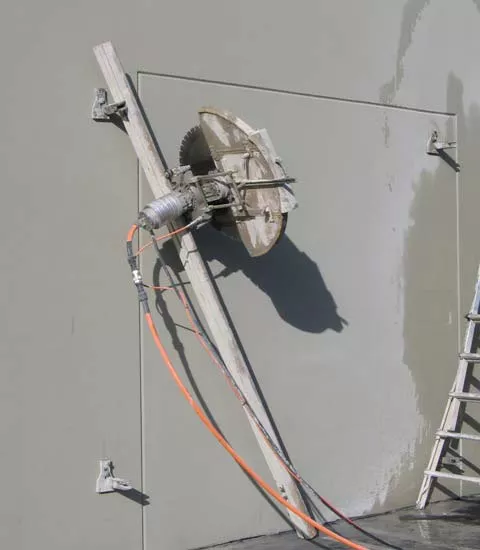

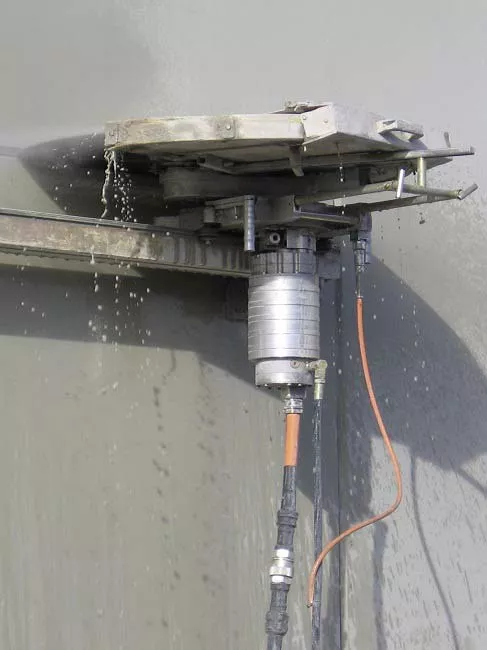

Перемещение головы к верхней установочной лапе.

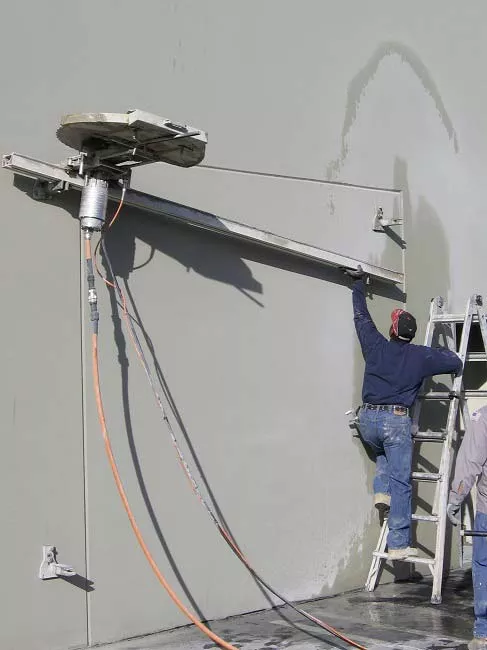

Перенос и закрепление направляющей.
Горизонтальный рез.

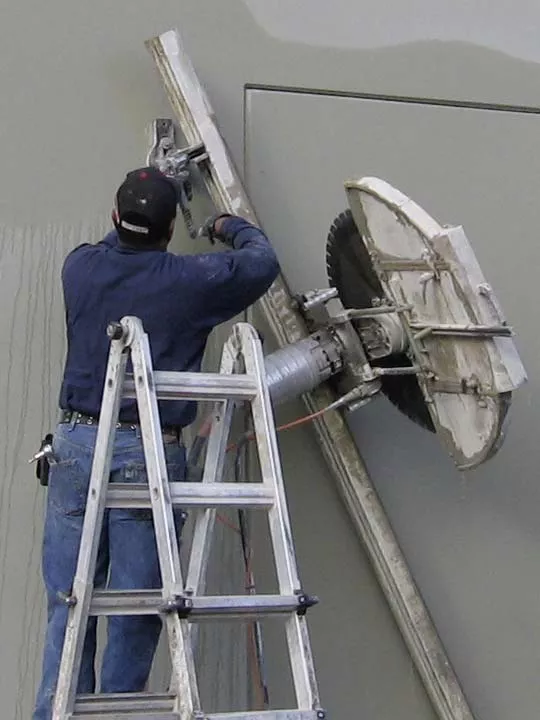

Перенос направляющей для вертикального реза.

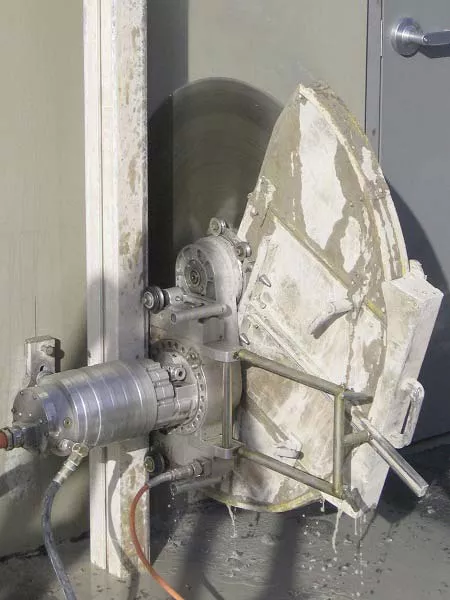

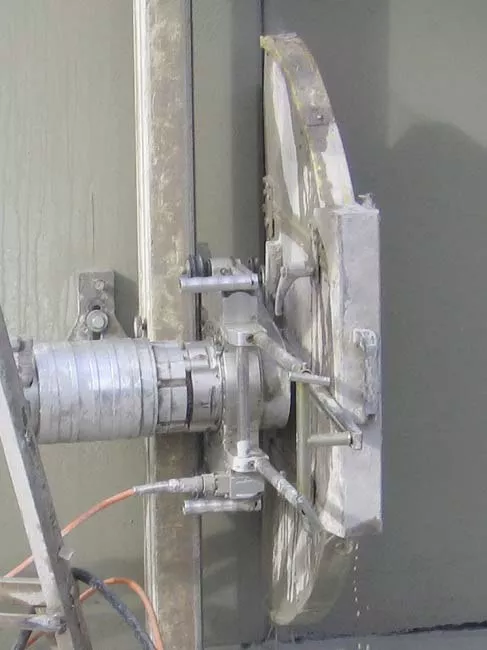

Вертикальный рез.
