КЛЮЧЕВЫЕ ОСОБЕННОСТИ

Максимальная выходная мощность

22 кВт

Фрикционная муфта

Да

Автоподача

Да

Емкость накопителя

8 м на каждый м хода каретки, макс. примерно 20 м

Дополнительно

Все модули канатной машины весят менее 25 кг каждый

Сочетает в себе малый вес с исключительной производительностью как для небольших, так и для крупных работ. Система колонн 70 мм в качестве стойки.

Канатная машина Pentruder 3P8 это результат всех наших усилий по созданию лучшей и наиболее эффективной канатной машины на рынке. Она сочетает в себе малый вес с необычайной производительностью и подходит как для небольших, так и для огромных объемов работ.

Процесс установки быстр и в большинстве случаев прямой и ровный рез возможен без установки дополнительных спутниковых шкивов. Старт каната очень легкий благодаря электрической автоматической подаче и большой мощности двигателя.

Производительность канатной машины Pentruder 3P8 составляет до 6 м2 в час. Достигается это еще и за счет автоматического управления процессом резки как на стенорезной, так и на канатной машине — от оператора требуется только контроль за процессом, все остальное за оператора делает программное обеспечение в блоке управления Pentpak. Натяжение каната управляется программным обеспечением и электродвигателем подачи, с приводом от микропроцессора / усилителя цифрового сервопривода.

Емкость накопителей более 20 метров в зависимости от того, какая стойка используется. Стойка для канатной машины может быть собрана на базе универсальной направляющей TS (MCCS) или на базе 70 мм стойки-колонны (CN). Полностью закрывающие защитные кожухи защищают оператора(-ов) и поддерживают в чистоте все дорогостоящие детали (в разумной мере) чистыми, такие как каретки, главный приводной шкив, стойку, и т.п.

На канатной машине Pentruder 3P8 используется тот же самый высокочастотный двигатель, что и на стенорезной машине. Мы рекомендуем использовать 22 кВт высокочастотный двигатель, но так же возможно использование 15, 18 и 27 кВт высокочастотных двигателей.

Благодаря нашей цифровой системе связи возможно использование одного и того же высокочастотного двигателя, блока управления Pentpak 427, кабелей и пульта дистанционного управления не только для канатной машины, но и для стенорезной машины и для установки алмазного бурения.

Информация
Съемный ВЧ-двигатель Да
Рекомендованный ВЧ-двигатель 22 кВт
Ø приводного шкива 500 мм
Ø шкивов накопителя 198 мм
Вес главного приводного шкива 19.9 кг
Вес верхнего блока шкивов в сборе 14.9 кг

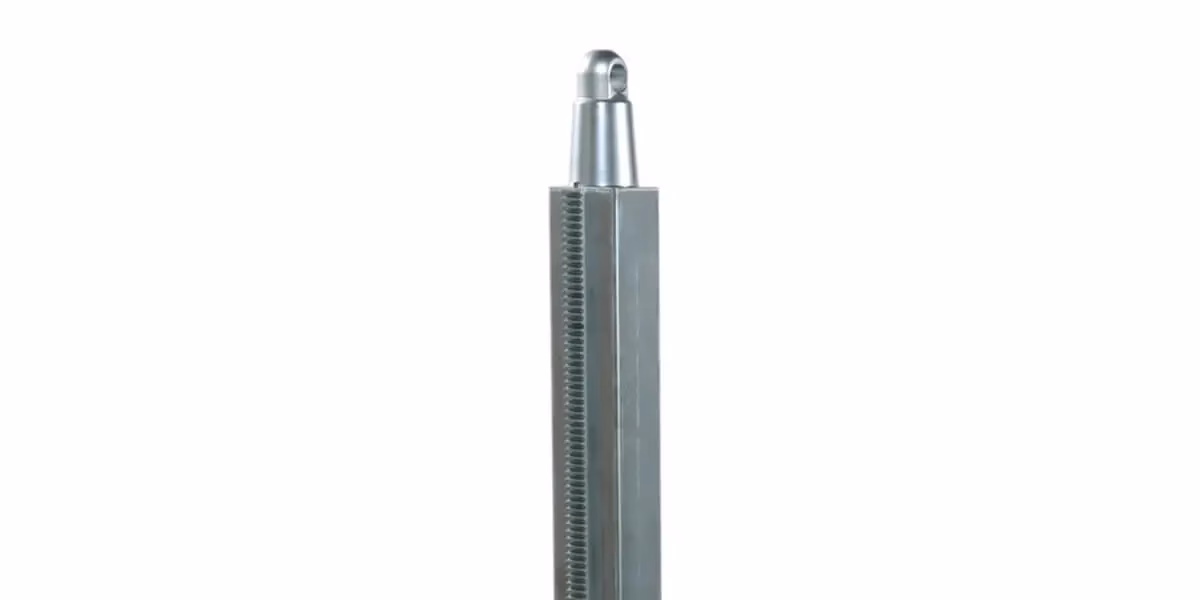

  • CN 0.5 F/M-70

    Колонна CN длиной 0.5 метра, сталь F/M — 70. С муфтой «папа» и «мама», вкл. один эксцентриковый болт ET70.

  • CN 1.2 F/M-70

    Колонна CN длиной 1.2 метра, сталь F/M — 70. С муфтой «папа» и «мама», вкл. один эксцентриковый болт ET70.

  • CN 1.5 F/M-70

    Колонна CN длиной 1.2 метра, сталь F/M — 70. С муфтой «папа» и «мама», вкл. один эксцентриковый болт ET70.

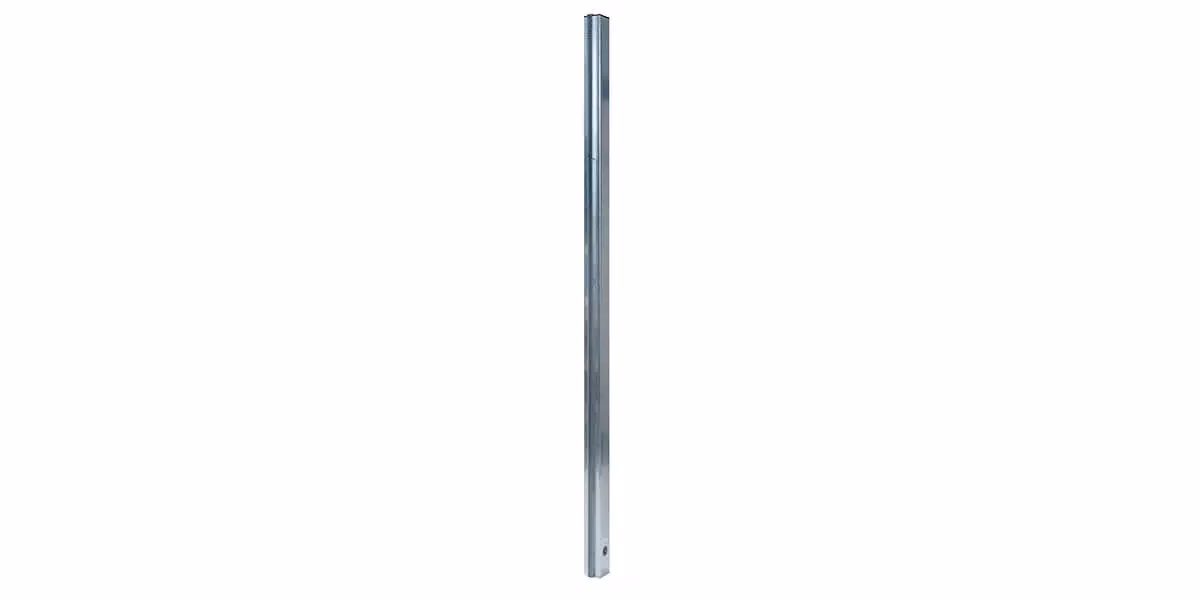

  • CN 2.0-3P8

    Колонна CN длиной 2 метра, сталь для 3P8. Вкл. один эксцентриковый болт ET70.

  • WSP1-F

    Дополнительный шкив канатной машины Pentruder 3P8, одиночный

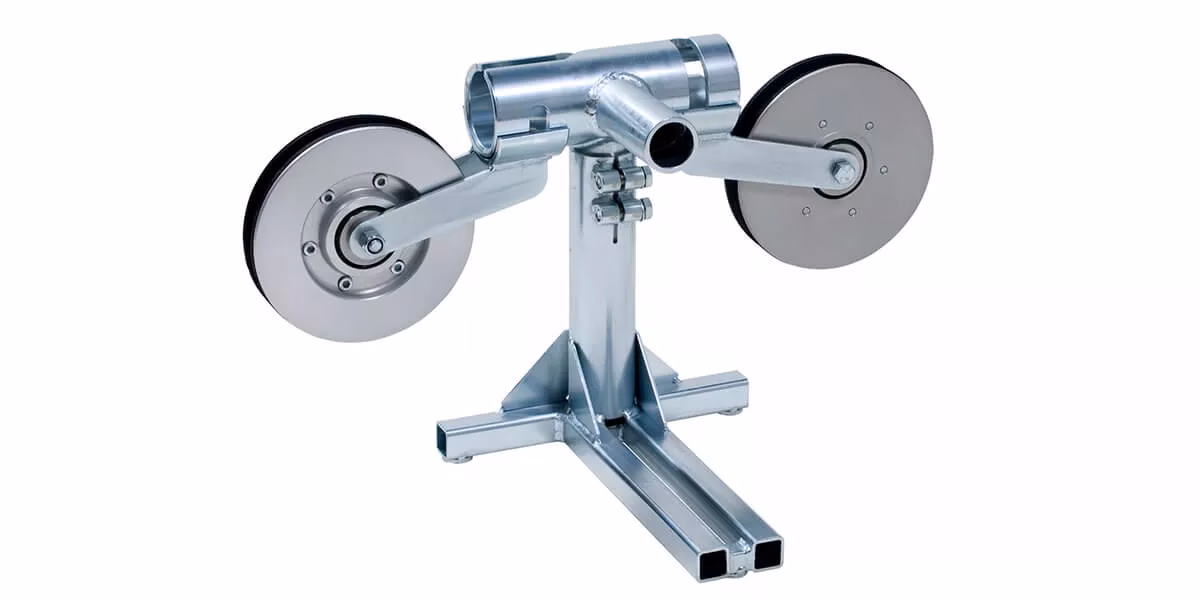

  • WSP2-180

    Дополнительные шкивы канатной машины Pentruder 3P8, универсальные, двойные, 180°

  • WSP2-90

    Дополнительные шкивы канатной машины Pentruder 3P8, универсальные, двойные, 90°

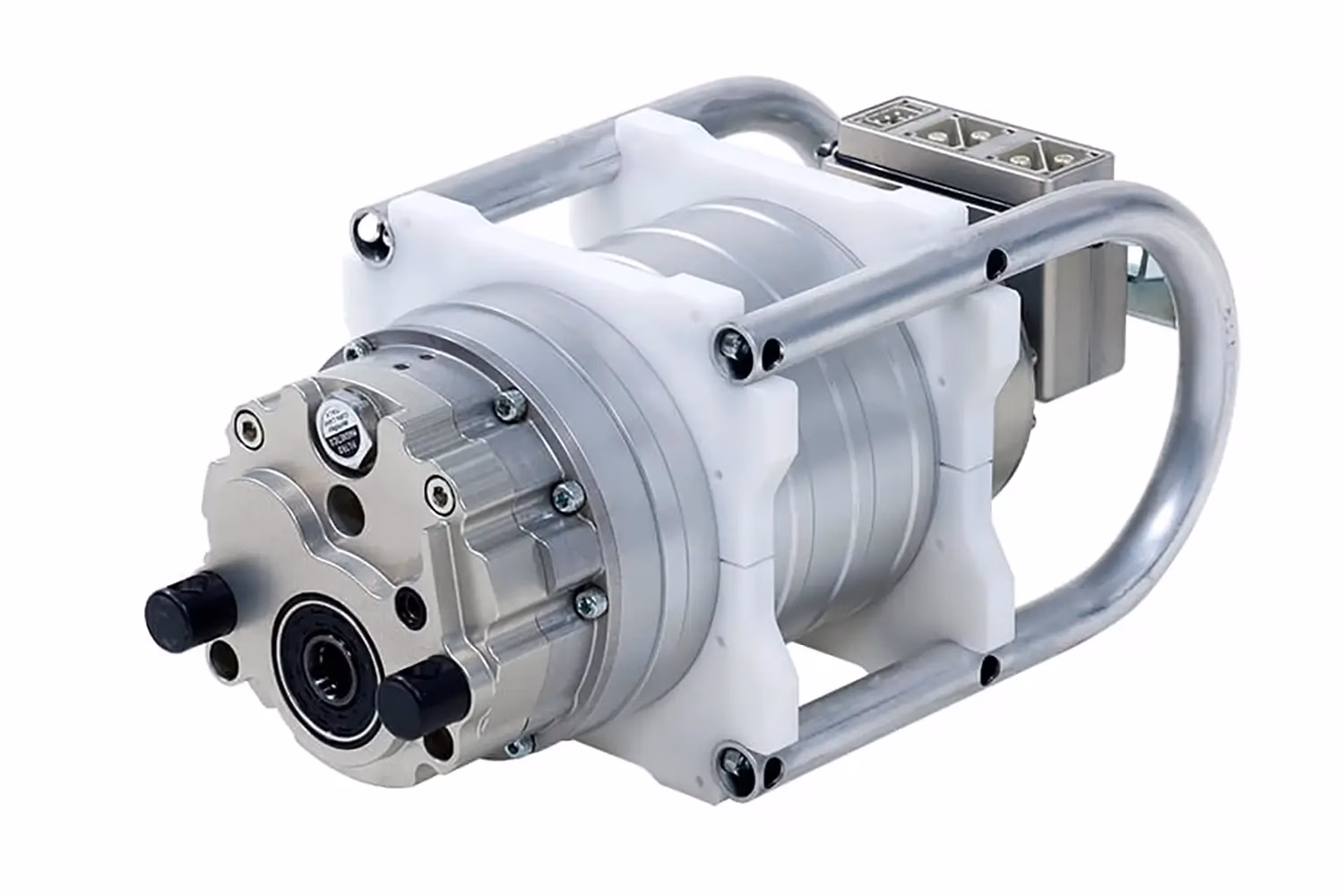

  • 18 кВт HF-мотор

    Универсальный двигатель. Рекомендуется для стенорезной машины Pentruder 6-12HF. Так же может использоваться с установкой алмазного бурения MD1 и канатной машиной 3P8.

  • 22 кВт HF-мотор

    Универсальный и сильный. Предназначен для стенорезных машин Pentruder CBK, 8-20HF и 8-20iQ и канатной машины 3P8-HF.

  • 27 кВт HF-мотор

    Наш самый мощный 27 кВт ВЧ-двигатель, подходящий для особо тяжелых работ со стенорезной машиной Pentruder 8-20iQ.

  • Pentpak 427i

    Управляйте полным спектром оборудования Pentruder, просто подключив один и тот же Pentpak, пульт дистанционного управления, двигатель и кабели к стенорезной машине, канатной машине или установке алмазного бурения. Все это сочетается друг с другом и дает непревзойденную гибкость.

  • Беспроводной пульт управления

    Беспроводной пульт управления имеет проверенную эргономичную компоновку с джойстиком и кулисными переключателями для плавной работы и снижения утомляемости рук оператора.

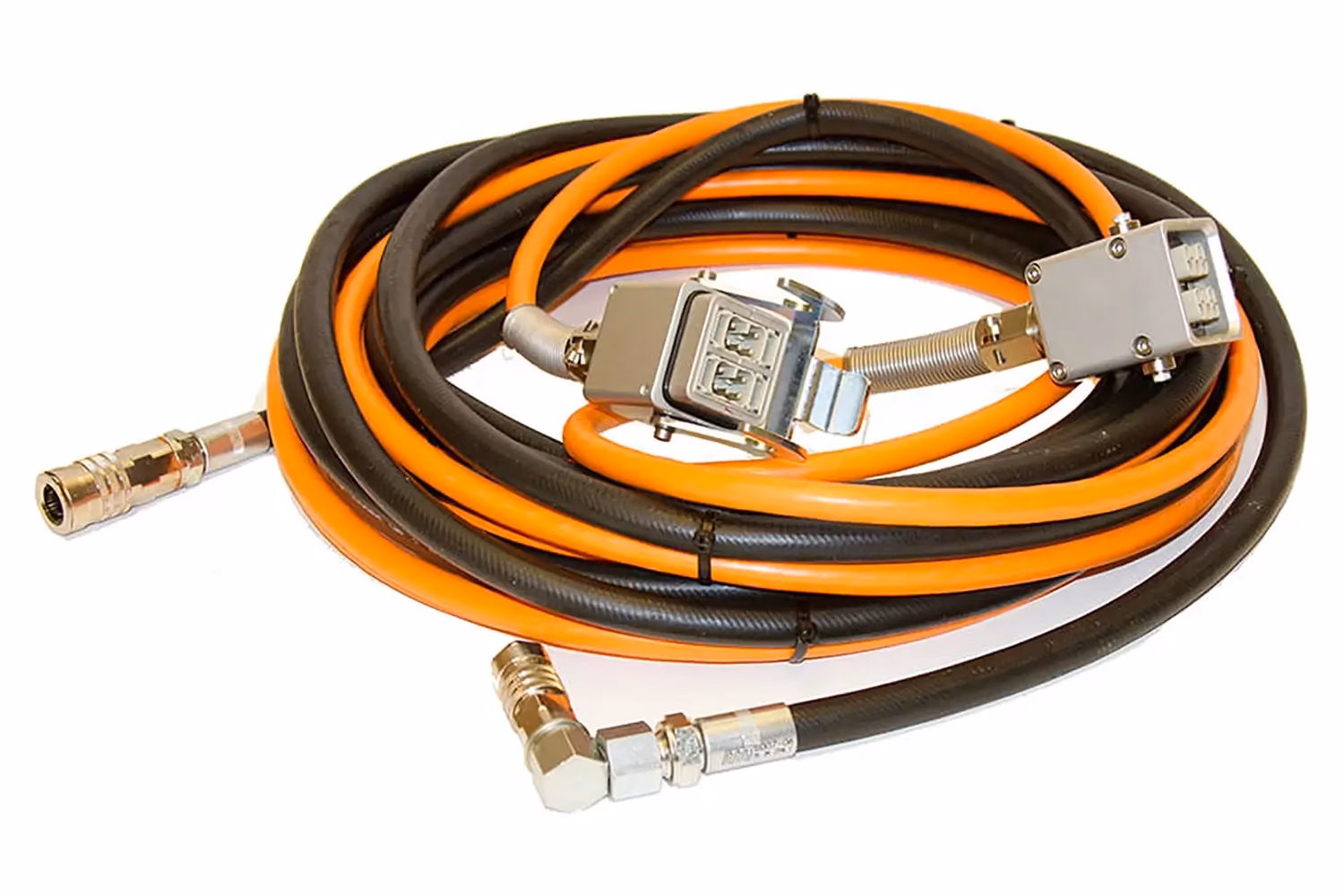

  • Кабель 24V с водяным шлангом

    Кабель для управления «головой» стенорезной машины Pentruder HF в комплекте со шлангом подачи воды.

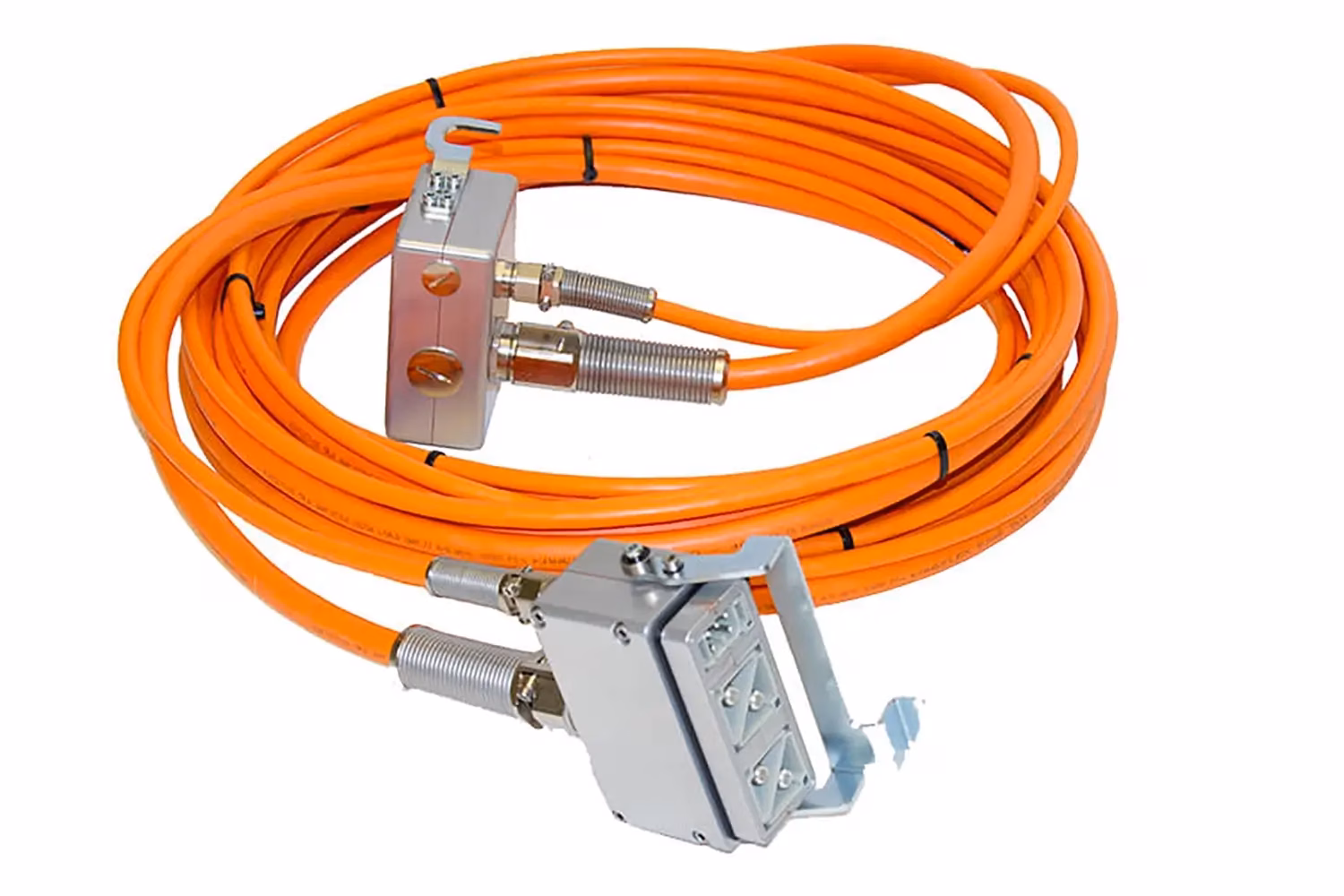

  • Кабель 400V

    Кабель для управления HF-двигателем Pentruder

  • Пульт управления

    Проводной пульт управления имеет проверенную эргономичную компоновку с джойстиком и кулисными переключателями для плавной работы и снижения утомляемости рук оператора.

  • 22 кВт HF-мотор

    Универсальный и сильный. Предназначен для стенорезных машин Pentruder CBK, 8-20HF и 8-20iQ и канатной машины 3P8-HF.

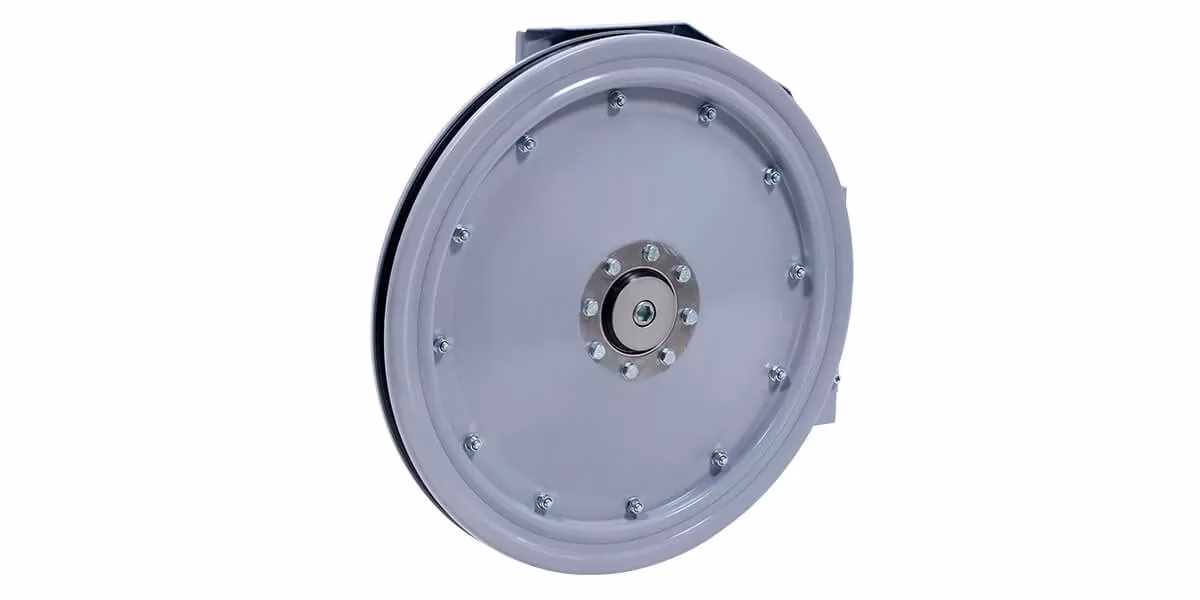

  • 3P8-DPG

    Электрический главный приводной шкив канатной машины Pentruder 3P8

  • 3P8-DPG-guard

    Защитный кожух главного приводного шкива канатной машины Pentruder 3P8

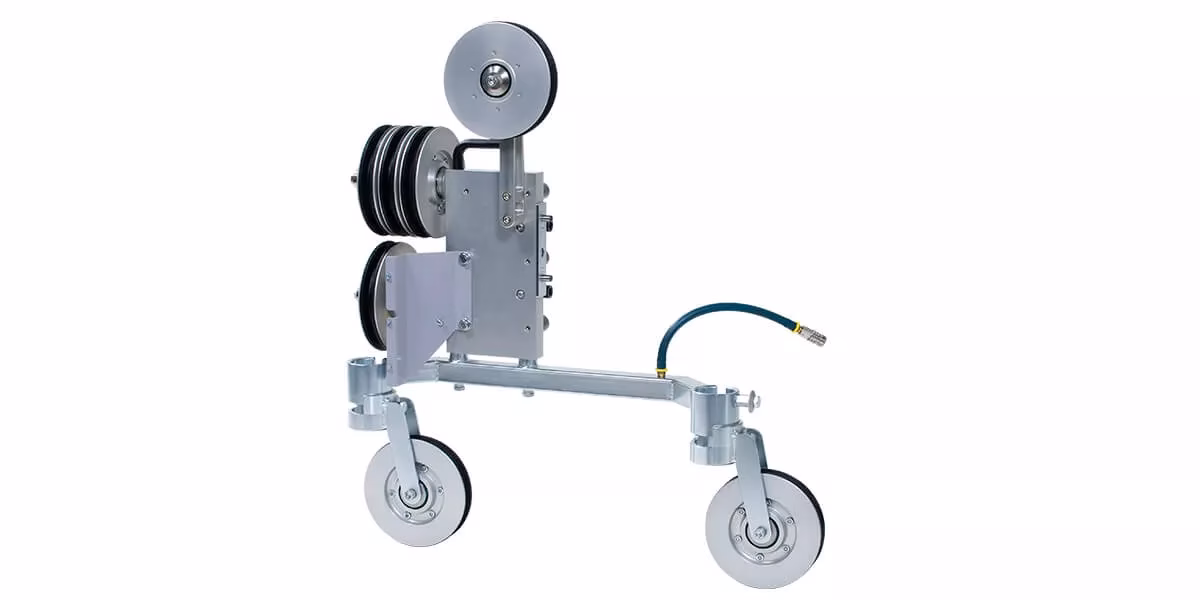

  • 3P8-LA

    Нижний блок шкивов канатной машины Pentruder 3P8

  • 3P8-LMG

    Телескопический защитный кожух блоков шкивов канатной машины Pentruder 3P8

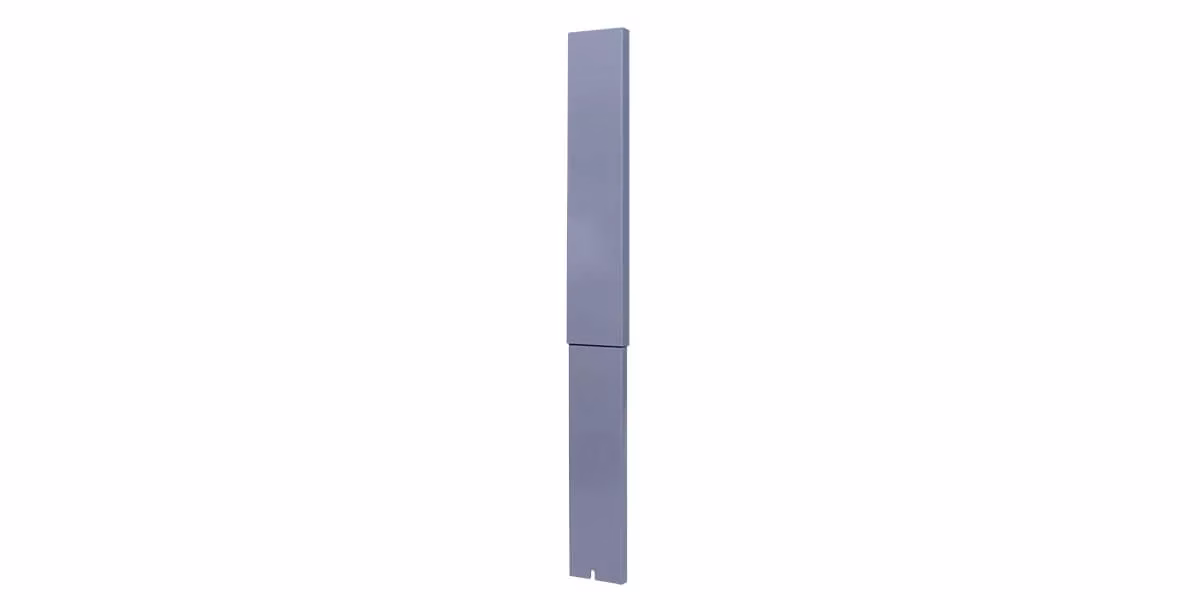

  • 3P8-SSG

    Телескопический боковой защитный кожух канатной машины Pentruder 3P8

  • 3P8-TG

    Верхний защитный кожух канатной машины Pentruder 3P8

  • 3P8-UA

    Верхний блок шкивов канатной машины Pentruder 3P8

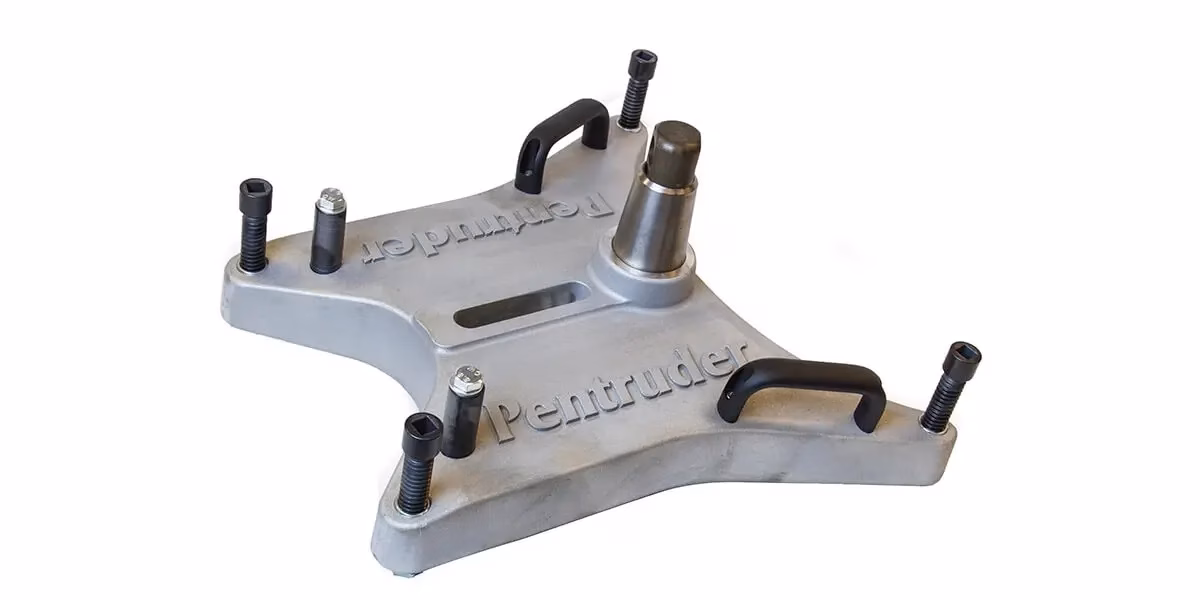

  • BFC5

    Опорная плита с фиксированной конусной муфтой, поворотная. Используется в канатной машине Pentruder 3P8 и установке алмазного бурения Pentruder MD1.

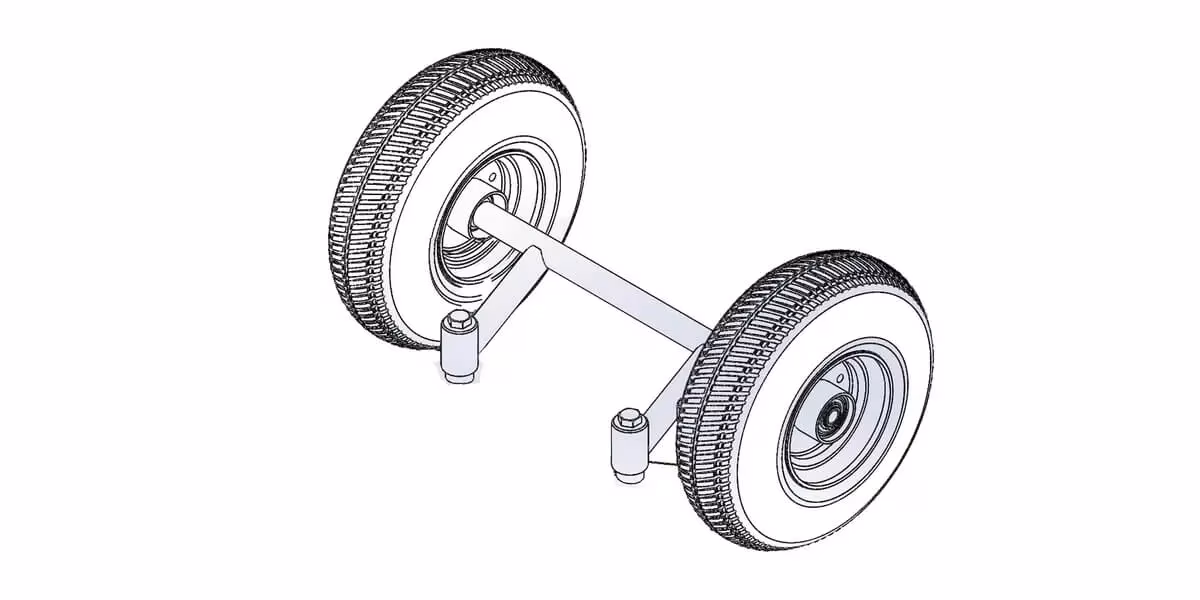

  • BFC5 колеса

    Колеса для опорной плиты BFC5.

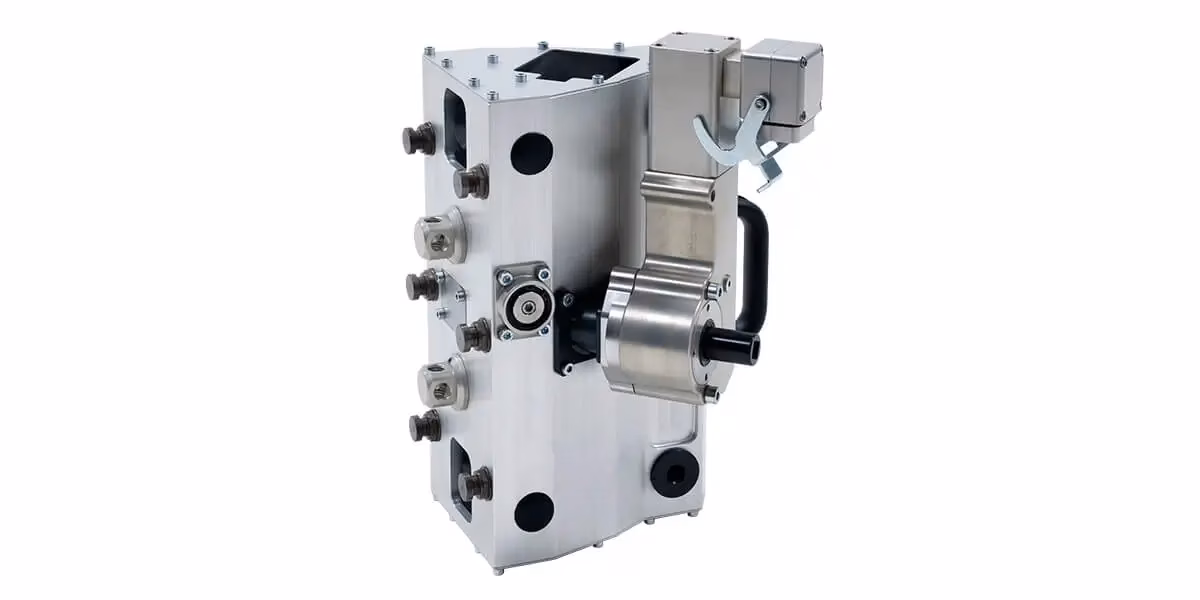

  • CE1-70-3P8

    Каретка CE1 для 70 мм колонны Pentruder. Используется в канатной машине Pentruder 3P8 как верхняя каретка.

  • CN 1.2 F/M-70

    Колонна CN длиной 1.2 метра, сталь F/M — 70. С муфтой «папа» и «мама», вкл. один эксцентриковый болт ET70.

  • CN 1.5 F/M-70

    Колонна CN длиной 1.2 метра, сталь F/M — 70. С муфтой «папа» и «мама», вкл. один эксцентриковый болт ET70.

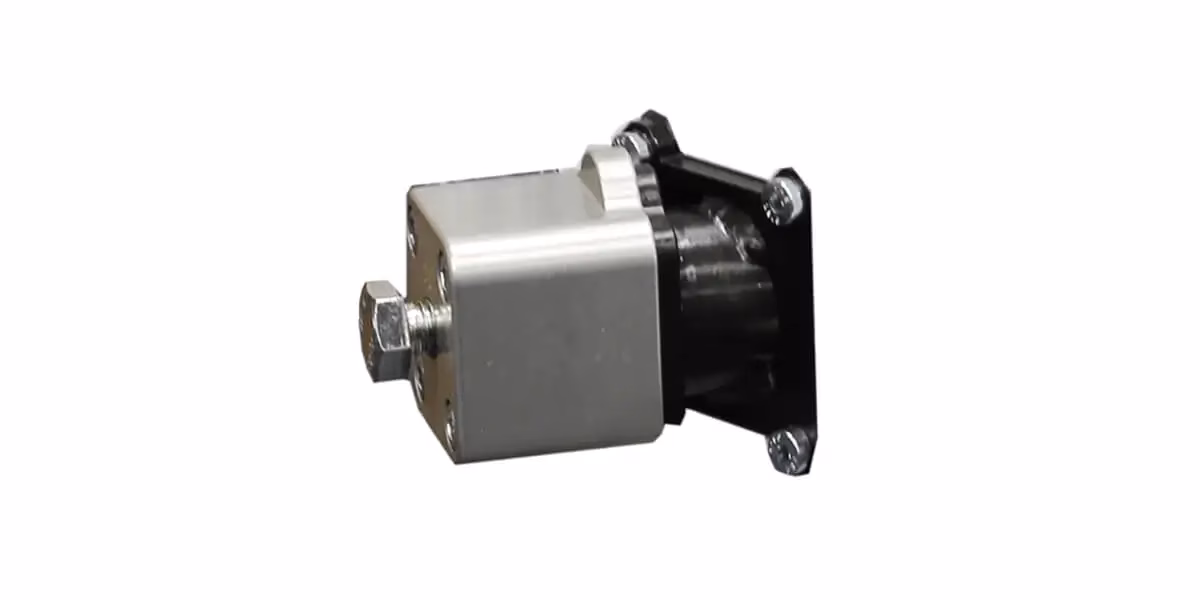

  • FE1

    Фрикционный тормоз для каретки CE1-70 при использовании без электрического устройства подачи.

  • HFMR-3P8

    Фрикционная муфта защищает двигатель канатной машины от заклинивания каната

  • Pentpak 427i

    Управляйте полным спектром оборудования Pentruder, просто подключив один и тот же Pentpak, пульт дистанционного управления, двигатель и кабели к стенорезной машине, канатной машине или установке алмазного бурения. Все это сочетается друг с другом и дает непревзойденную гибкость.

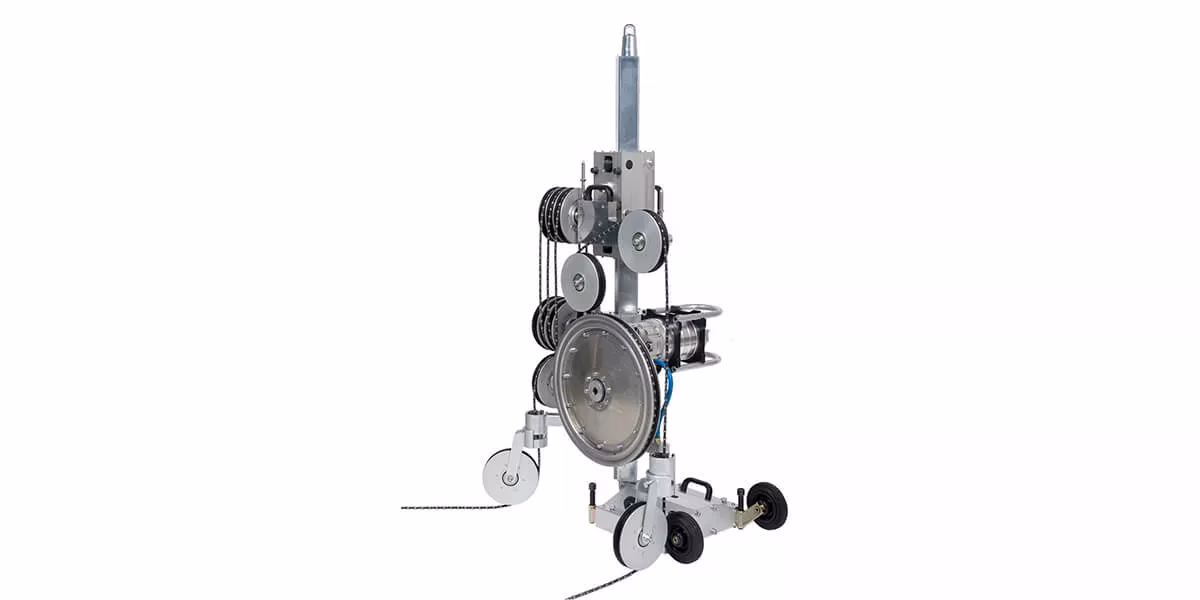

  • Pentruder 3P8 — 70 мм

    Сочетает в себе малый вес с исключительной производительностью как для небольших, так и для крупных работ. Стойка на базе 70 мм стойки-колонны.

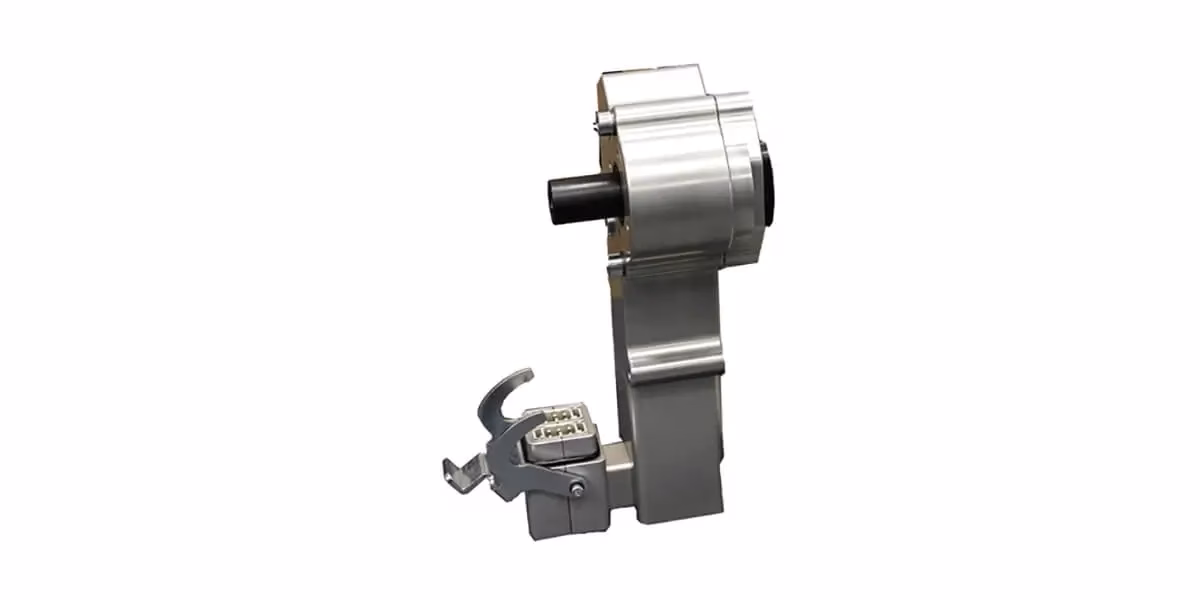

  • PT-3P8

    Электрическое устройство подачи для канатной машины Pentruder 3P8 (91:1).

  • PT-MD1

    Электрическое устройство подачи для установки алмазного бурения Pentruder MD1 (43:1).

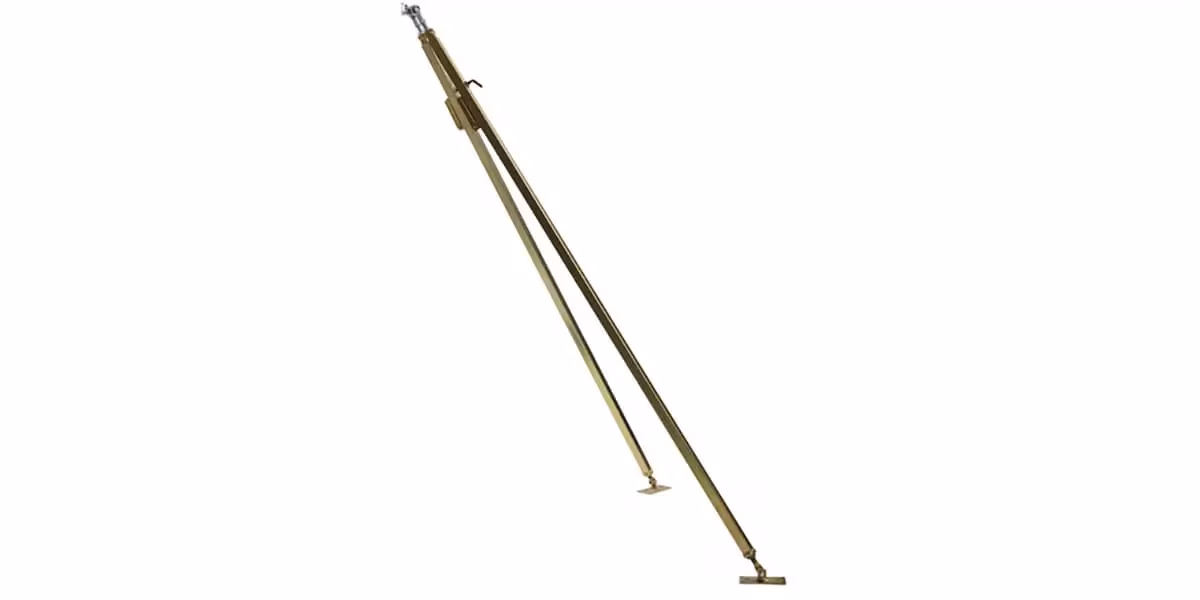

  • RST-CN-M Задняя опора

    Дополнительный задний упор для 70 мм стойки-колонны Pentruder, соединение «папа».

  • WSP1-F

    Дополнительный шкив канатной машины Pentruder 3P8, одиночный

  • Беспроводной пульт управления

    Беспроводной пульт управления имеет проверенную эргономичную компоновку с джойстиком и кулисными переключателями для плавной работы и снижения утомляемости рук оператора.

  • Кабель 24V с водяным шлангом

    Кабель для управления «головой» стенорезной машины Pentruder HF в комплекте со шлангом подачи воды.

  • Кабель 400V

    Кабель для управления HF-двигателем Pentruder

Технически сильные стороны

Легкий монтаж

Запасовка каната на все шкивы машины без его разрезания. Запуск каната через все поворотные шкивы без разрезания. Конструкция 3Р8 также позволяет делать прямые резы без применения дополнительных спутниковых шкивов.

Большая емкость накопителя

В стандартной версии канатной машины Pentruder 3P8 может вытягивать 16 м канатна из разрезаемого материала. С дополнительным натяжным роликом / натяжным колесом машина может вмещать до 20 м каната.

Легкий старт каната

Высокий крутящий момент при старте каната, позволяет легко резать канатом острые углы и объекты неправильной формы без предварительной подготовки. На канатной машине Pentruder 3P8, канат может быть прокручен в одну и другую сторону несколько раз, что бы упростить запуск.

Автоматическая подача и натяжение каната

Автоматическая подача – без компрессора и необходимости в сжатом воздухе. Натяжение каната регулируется программным обеспечением и микропроцессором / цифровым усилителем сервопривода.

Непрерывно переменная скорость резки

Скорость реза непрерывно-переменная от 0 до 22 м./сек. с 18 кВт (25 л.с.) или 22 кВт (30 л.с.) ВЧ-двигателем и до 25 м./сек. с 27 кВт (37 л.с.) ВЧ-двигателем.

Исключительные результаты резки

Расчетная производительность резки канатной машины Pentruder 3P8 составляет 3 — 6 м2 в час, для армированного бетона, содержащего “нормальный” инертный материал-наполнитель.
Расчетная производительность резки канатной машины Pentruder 3P8 составляет 1,5 — 3 м2 в час для армированного бетона, содержащего материал-наполнитель на основе галечника или речного гравия.

Оптимальная передача усилия

Главный шкив имеет Ø 500 мм (20”). На нем имеется резиновое кольцо, разработанное из специальной резины, что дает очень хорошее сцепление, даже с мокрым канатом. Канат оборачивается вокруг основного шкива на 270°, что дает превосходное натяжение.

Модульная конструкция — легкая транспортировка

Канатная машина Pentruder 3P8 создана из простых в обращении модулей, которые устанавливаются на раздвижную стойку от сверлильной машины, которая, в свою очередь, устанавливается на основание. Все модули весят менее 25 кг. Быстросъемные соединения позволяют произвести сборку быстро и легко.

Долгий срок службы резиновых вкладышей шкивов

Резиновые прокладки приводного шкива канатной машины Pentruder 3P8 изнашиваются примерно через 400 — 500 м2. Некоторые из резиновых прокладок на небольших шкивах изнашиваются примерно через 100 м2 (в зависимости от условий), при полной нагрузке с 22 кВт двигателем. Резиновые прокладки относительно дешевые и легко заменимы.

Долгий срок службы каната

Программное обеспечение канатной машины Pentruder 3P8 постоянно отслеживает нагрузку на главный привод и регулирует натяжение каната, чтоб сохранить постоянное тяговое усилие. Это повышает срок службы каната до 60% по сравнению с конкурирующими машинами, согласно сообщениям клиентов, которые использовали канатную машину Pentruder 3P8 длительное время.

Документы

ПАСПОРТ, включая Руководство оператора канатной машины Pentruder® 3P8 и высокочастотного блока управления Pentpak®
